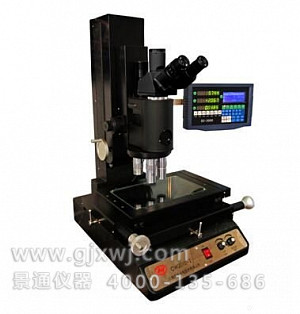

CW2010-ZFA裂像显微镜技术参数

主要技术参数:

1. 镜筒:铰链式三目头部  30°倾斜   270°旋转

2. 高眼点平场目镜: WF10X/22

3.  平场复消色差物镜:(可根据使用需求选择不同倍率的物镜)

f=200mm用全平场复消色差物镜/M Plan APO

物镜数据



倍率

2X

*5X

*10X

*20X

50X

100X

NA

0.055

0.14

0.28

0.42

0.55

0.55

W.D(mm)

34

34

33.5

20

13

13

焦点距离(mm)

100

40

20

10

4

2

分解率(µm)

5

2

1

0.7

0.5

0.5

焦深(µm)

91

14

3.58

1.6

0.9

0.9

注: 带*号的为标配物镜

4. 水平转换器:五孔转换器,可对每个转换口进行调焦和调中,以消除物镜和转换器的制造误差,保证测量精度。(本项已申请专利)

5. 落射式照明系统: 高亮度LED灯(5W)

6. 调焦结构:粗微动同轴调焦, 带锁紧和限位装置,
粗动升降范围30mm,微动格值,0.001mm*100格,数显解析值 0.0005mm。

7. 透射光源:LED光源,1W,亮度可调

8. Z轴升降范围:38mm以内,手轮转动130mm  允许最高工件 130mm, 导轨精度3+L/1000 um

X轴移动范围:200mm  解析率:0.001mm  可解锁手动快进,

Y 轴移动范围:100mm  解析率:0.001mm  可解锁手动快进,

测量精度(3+L/100)um  (L: 被测长度,um)

落射光测量误差≤0.08%

9.Z轴采用裂像法原理进行观察测量,结合精密的Z轴导轨,可有效保证测量的准确度。

10.工作台尺寸: 360mm*250mm  玻璃板尺寸: 225mm *175mm  工作台承重: 30kg

11.仪器外型尺寸:380mm*550mm*830mm

12.净重:100kg  毛重:120kg
