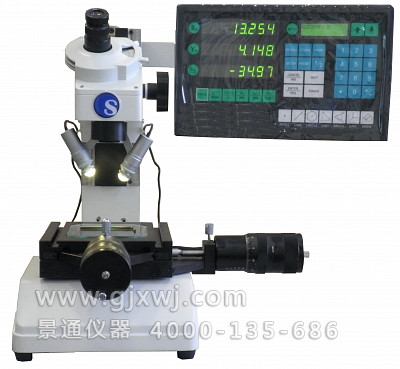

IME数显测量显微镜
IME数显测量显微镜

IME数显测量显微镜

工程师支持
(微信同号)
(微信同号)
品牌
MicroDemo
产品编号
1851
产品型号
IME数显测量显微镜(改进型)
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通计量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证IME数显测量显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

IM小型工具显微镜(改进型)可广泛适用于光学、机械、电子行业的几何尺寸精密测量。特别是刃具行业的形状测量。IME(MC)系列测量显微镜能方便地读取千分表头示值,测量工件的孔径、孔距等尺寸以及角度,使用特殊的目镜还能检验螺纹以及齿轮形状等。IM 小型工具显微镜(改进型)设计非常紧凑,重量轻,Zui适合设置在加工现场受到限制的场所,广泛应用于车间的计量检测。

IM 小型工具显微镜(改进型)功能特点:

1、 可以直接测量点﹑线﹑圆﹑角度﹑距离﹑矩形和螺纹等圆形元素的测量﹑预置和构造
2、 座标摆正和座标平移,方便摆正工件,減少调整时间
3、 接脚踏开关和光学寻边器,采点方便快捷
4、 打印功能,打印用戶程序﹑圆形元素和三轴的显示值
5、 RS232输出功能,将当前光柵尺的显示值输出到电脑上
6、 用戶程序,用戶可记录测量工件的操作步骤并运行,批量测量同一种工件更加方便快捷
7、 多种座标显示方式,极座标和直角座标﹑INC座标和ABS座标、公制和英制
8、 对光柵尺可进行线性补偿或区段线性补偿
9、 Z轴可接光柵尺或旋转編码器
10、存储100个永久圆形元素和10个暂存元素
11、光栅尺解析度 1μ

系统组成:

IM 机械手轮型: 手轮刻度 25mm 格值 0.002mm 简单实用
IM-C 视频测量型: 在显示器上瞄准 直观方便工作效率高
IME 数显手轮型: 移动范围 50mm 格值 0.001mm 读数快捷准确
IME 改进型:光栅尺移动范围50mm 光栅尺分辨率:0.001mm 功能强大、精度高

选配件:

  • 360°回转工作台,分度值为6′。
  • 5×、10×物镜

技术参数:

  • 15×目镜(米字线分划板), 360°旋转,分度值为6′
  • 2×物镜,工作距离67 mm
  • 测量工作台移动范围:50×50mm
  • 测微手轮Zui小分划值:0.002mm(0.0001″)
  • 改进型光栅尺解析度0.001mm
  • 透/反射照明系统
  • 三丰数显手轮
  • 读数装置测微头移动量:25mm(机械手轮) 格值:0.002mm 50mm(数显手轮) 格值:0.001mm
  • 聚焦方式:手动(粗动)
  • 照明装置:
    透射照明装置 带绿色滤光片 无级调节亮度
    反射照明装置 单灯倾斜反射 无级调节亮度
  • 光源:24v 2w
  • 电源输入:220V/110V 50Hz/60Hz
  • 仪器重量:14kg
