景通计量仪器友情提示：
由于该产品已进行多次功能升级和更新迭代，我们不保证YM107J普通型测量显微镜提供的图片和各项参数等信息均为最新，我们建议您点击此处联系我们的在线工程师为您服务，同时我们也欢迎您电话咨询：!
一、仪器用途

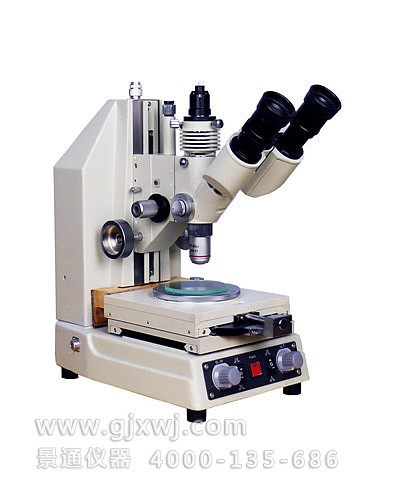

测量显微镜YM107J型采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸，以及其它精密零件测。广泛地适用于计量室，生产作业线以及科学研究等部门。
二、技术规格
|
|
粗 动 |
调节范围 90毫米 |
||
|
微 动 |
调节范围 2毫米 |
|||
|
高（Z)测量 |
1毫米Zui小读数0.001毫米（干分表读数） |
|||
|
镜 筒 |
双目镜筒 俯角45° |
|||
|
工作台 |
左右（X轴） |
移动范围50毫米 |
||
|
前后（Y)轴 |
移动范围50毫米 |
|||
|
数显分辩率 |
1微米 |
|||
|
测量精度 |
1微米 |
|||
|
旋 转 |
360° |
|||
|
照明 |
光源 |
透射照明 |
8V-15W 蓝、绿滤色片 |
|
|
反射照明 |
8V-12W 磨砂灯泡 绿色滤色片 |
|||
|
斜照明 |
8V-15W |
|||
|
电 源 |
AC 220V±10% 50/60HZ |
|||
|
光学 |
目 镜 |
BWF 10X |
||
|
物 镜 |
4X 工作距离:17.5mm |
焦距:28.8mm |
||
|
10X 工作距离:11.6mm |
焦距:15.4mm |
|||
|
40X 工作距离:0.66mm |
焦距:4.4mm |
|||
三、其他说明
本仪器采用高精度的工作平台。操作方便，可靠性强。仪器放大倍数高，工作台除作X，Y坐标的移动外，还可以作360°的旋转，亦可以进行高度方向Z坐标的测量。照明系统除作透、反射照明外，还可作斜光线照明。
|
|
