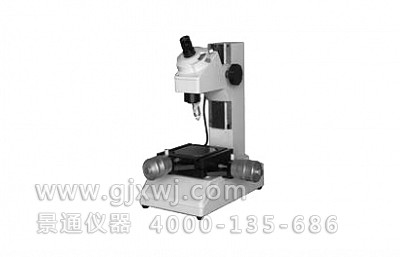

JX50B小型工具显微镜
JX50B小型工具显微镜

JX50B小型工具显微镜

工程师支持
(微信同号)
(微信同号)
品牌
MicroDemo
产品编号
1340
产品型号
JX50B小型工具显微镜
服务支持
由景通仪器负责发货，并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通计量仪器友情提示：

由于该产品已进行多次功能升级和更新迭代，我们不保证JX50B小型工具显微镜提供的图片和各项参数等信息均为最新，我们建议您点击此处联系我们的在线工程师为您服务，同时我们也欢迎您电话咨询：!

用途

JX50B小型工具显微镜(准小工显)测量精度高,操作方便和适用范围广,是机械电子,科研教学和计量检测部门常规应用的基本长度计量仪器。

主要用途如下：

•测定长度：孔距,基面距离,刻线宽度,键槽宽度,狭缝宽度,内,外圆直径等按直角座标进行测定。
•测定角度：样板,量规,螺纹,钻孔模板及几何形状复杂的零件进行外形和角度测量。

规格

系统

技术参数

测量工作台

152*152mm,带X-Y向T形槽

玻璃工作台100*100mm

测量范围X-Y向50*50mm

测微手轮分划值0.005mm

测量误差

X-Y坐标：±（3+L/25）µm,L－测量长度mm

测角目镜：不大于1'

显微镜

升降调焦距离：100mm

立臂偏摆±0º

测角目镜

放大倍率15×

角度分划范围0～360º

角度分划值1'

照明系统

反射照明：环物镜可调光LED

透射照明：机座内置可调光LED

输入功率

AC90-240V/50-60Hz/12W

仪器质量

外形尺寸：20*30*55Cm³,重量：不大于20kg

放大倍数与视场

物镜放大率

1× 选配

2× 标配

3× 选配

总放大率

15×

30×

45×

视场直径mm

15

7.5

5

工作距离mm

34

27

21

放大倍数与视场

A.物镜：1×,3×
B.旋转工作台,顶针架,V型架,工件压板等
C.视频测量系统
