尼康MM-200测量显微镜|工具显微镜 MM-200系列是新型、数字化测量显微镜。主要用于机械加工车间、检测室的尺寸测量和数据处理。设计结构紧凑、占用面积小，重量轻；白色LED光源寿命较长；测量数据准确，载物台固定设计，使安装、操作更简单；重要的是价格低廉，是一款一般客户就能买得起的测量仪器！

MM-200系列

新型、数字化测量显微镜。主要用于机械加工车间、检测室的尺寸测量和数据处理。设计结构紧凑、占用面积小，重量轻；白色LED光源寿命较长；测量数据准确，载物台固定设计，使安装、操作更简单；重要的是价格低廉，是一款一般客户就能买得起的测量仪器！

■ 物镜倍率1X、3X、5X、10X可选；

■ 固定载物台型号2X2，行程为50(X)×50(Y)mm，其Zui大承载能力达5Kg（2Kg内保证精度）；

■ 可支持的Zui大被测工件高度是110mm；

根据光学系统和数据处理方式的不同，Nikon推荐下面三种配置：

1．影象头+数字影象处理软件E-MAX DS套：

软件自动边界检测，消除人眼瞄准误差，以满足更高精度要求。软件的数字模板功能，可以通过导入2维 CAD图纸,如齿形、螺纹、同心圆等模板与测量产品对比,迅速判断产品OK/NG,同时可以进行图象存档。（软件详情请参考“数据处理装置E-MAX DS套”）

影象头+数字影象处理软件E-MAX DS套

较小模块上的塑料齿轮轮齿

2．单目光学头+数据处理软件E-MAX D套：

D套是数据处理套，便于数据的存储、统计、打印等。（软件详情请参考“数据处理装置-E-MAX D套”）

单目光学头+数据处理软件E-MAX D套

3．单目光学头+数据处理器DP-E1：

DP-E1结构紧凑，且操作简单、迅速得出测量结果。支持多语种界面操作（详情请参考“数据处理装置-DP-E1”），还可连接第三方数据处理装置。

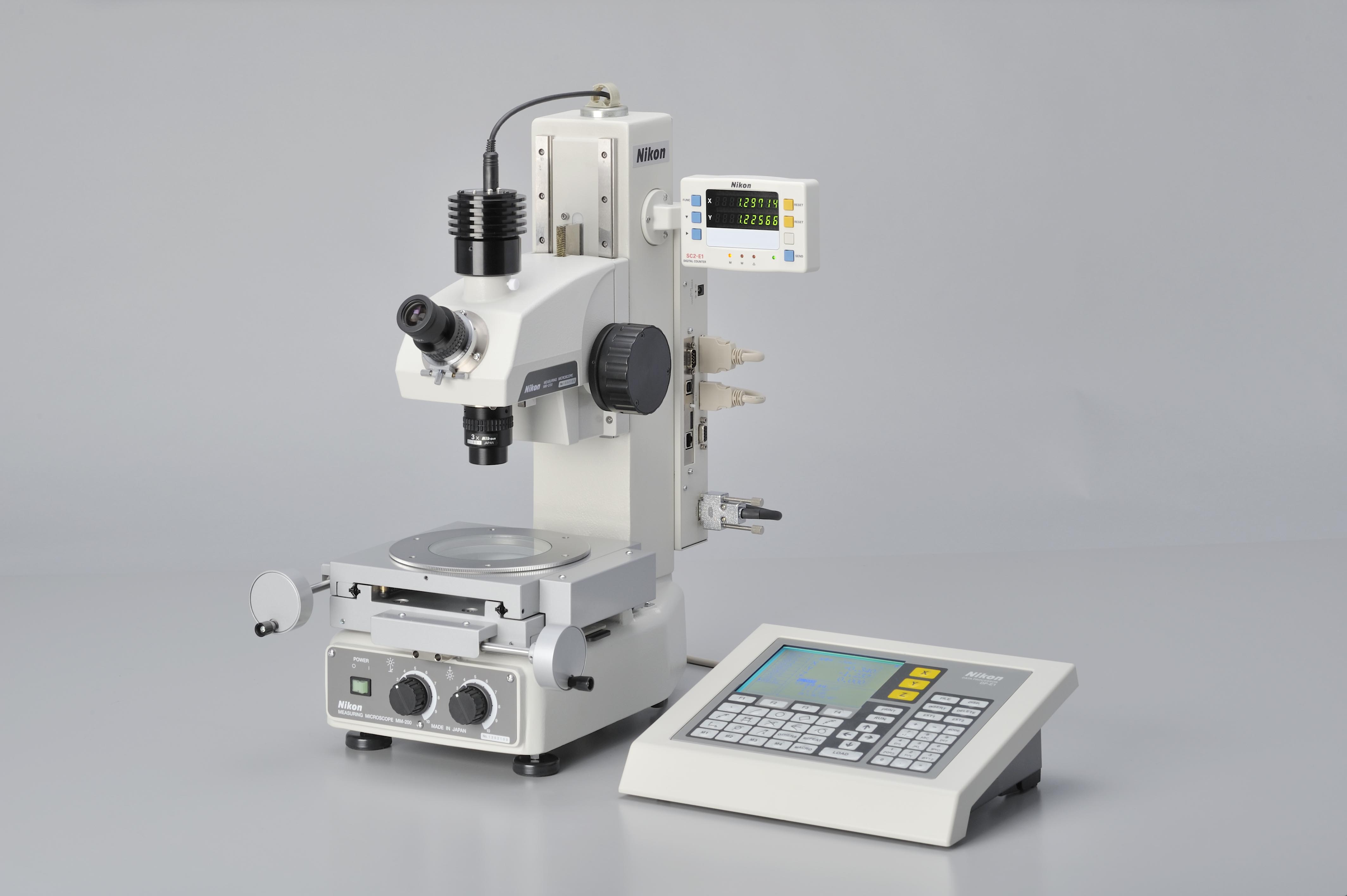

单目光学头+数据处理器DP-E1

第三方数据处理装置

1分测角目镜（适用于除U・LU・LMU以外的全部机种）
视场中会出现十字线和以60°的分划线，角度值由相应的读数目镜读取。其测量范围为360°；
10分测角目镜（适用于除U・LU・LMU以外的全部机种）
视场中会出现十字线和角度刻度，当转动目镜底部的滚花环时，十字线和游标均会在180°范围内旋转。

工作距离长、分辨率高、畸变小。所有物镜几乎都是齐焦的，必须使用物镜转接环才能接装到镜筒上， MM-400/800通用。 3X物镜为标准配置。

倍率	1×	3×	5×	10×	20×	50×	100×
工作距离(mm)	79	75	64	49	20	15	4

入射角为30°，八个方向的照明可以分别控制，并且可以任意组合，从而实现灵活的照明。可以与测量显微镜MM-400/800配合使用；其中CYN-E1型可以由E-MAX软件进行
程序控制。

可安装在测量显微镜机身比较靠近人体的位置，使操作者在操作载物台期间可以轻松地进行复位，即XY坐标计数器置零。

X轴

Y轴
