关于工业相机分辨率和捕获速度的相关知识

2016-07-28技术资料

工业相机是机器视觉系统的重要组件之一,其主要参数包括分辨率、帧率、信噪比等。其中,分辨率是描述相机性能的重要参数之一,它包括两个方面:阵列中传感单元或称像素的数量及每个传感单元的大小。

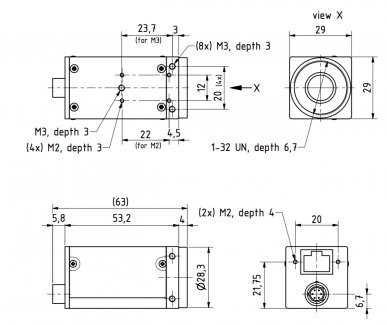

工业相机分辨率 的图像结果

模拟相机通常是基于视频图形阵列(VGA)成像格式,分辨率被限制在大约640×480像素,这只是机器视觉系统要求的下限,而数字相机能够达到80兆像素甚至更高。模拟相机和数字相机典型的像素大小在3微米到20微米范围内。

帧速可以说是相机连续提供图像的速度。帧速越高,在给定时间内能够完成的检验、测量或识别工作就越多。像素数和帧速之间存在着相互影响,因此,相机的像素数越多,其帧速越低。但是,这并非是一成不变的规则,因为尺寸越小的半导体转换速度通常就越快,所以像素数相同的两台相机可能具有差别很大的帧速。

640×480像素的模拟相机的典型帧速为每秒30帧,而分辨率为2兆像素(1600×1200像素)的数字相机能够达到相同的帧速,16兆像素的数字相机帧速约为每秒3帧。

另外,相机传感器可采用多端口设计,将图像分解成片段以同时读出。还可以在软件的控制下只读取图像中“感兴趣”的部位而不是读取全部传感器阵列,同样能够缩短传输时间。

随着CCD技术的发展进步,CCD工业相机逐渐呈现出集成化、智能化、数字化的发展趋势。近几年来高分辨率工业相机使用范围越来越广,在视频会议、纺织印染、高精度电子制造、生物医学等领域都有涉足,而且其应用领域也必将越来越广泛。
