远心镜头景深的计算

2016-07-21技术资料

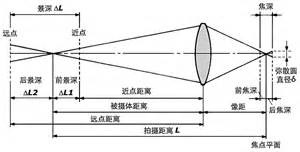

景深,在光学摄影中是一个很重要参数,它的大小决定着清晰图像范围。在远心光学成像中,景深也是一个经常被提及的参数,它的大小取决于镜头倍率、光圈数、波长、像素大小、客户使用的边缘提取算法灵敏度。对于大多数远心系列镜头,陈述的景深是在光圈数为8的整体景深。景深可用于测量应用,它通常比缺陷检测景深要大,图像的对比度必须尽可能高。

由于这个原因,远心光学系统(BTOS)公司的产品记录指出,"景深边界,图像可仍用于测量,但为了得到一个非常清晰的图像,应考虑只有一半的名义景深"。景深非常困难用参数来定义:它取决于倍率、光圈数、波长、像素大小、客户使用的边缘提取算法的灵敏度。由于这个原因:没有客观的,也没有标准的方式来定义它:这是一个主观参数。

一个简单的法则,快速计算景深的方法如下:

景深 = (工作光圈数 * 像素大小 * 应用程序特定参数) / (放大倍率 * M放大倍率)

M = 放大倍率

WFN = 工作光圈数

P = 像素大小(微米)

K = 应用程序特定参数

应用程序特定参数取决于应用的类型。对于远心测量应用来说一个合理的应用程序特定参数值是0.015,而缺陷检测应用程序特定参数应设置约0.008 。对于一定的放大倍率和工作光圈数,因为双面聚焦远心,我们镜头的景深是更好的

下面我们以计算双远心镜头2364景深为例子,来说明远心镜头景深计算公式:

以下为双远心镜头2364产品目录数据:

M=放大倍率=0.38

P=像素大小=4.4um (根据你所采用相机而定)

K=0.015(应用程序特定参数)

F/N = 光圈数=8

WFN=工作光圈数== (1+放大倍率)*焦距比数 = (1+ 0.138)*8 = 9.104

景深=(工作光圈数*像素大小*应用程序特定参数)/(放大倍率*放大倍率)= (9.104 * 4,4 * 0,015) / (0.138 * 0.138) = 31.55 mm

然而双远心镜头产品目录上的景深数据为35mm。

正如您所看到的,用公式得出的数据与我们实际产品册上面的数据略微有所不同,实际上我给到您的公式只是计算数据的一种方法(许多实际上的数据应用是无法依照公式来判断的).景深其实并不困难,所以如果您愿意的话,你们可以自己测量一下。

测量镜头的景深的方法如下:

1) 把您的镜头与被测物的工作距离调到正确的位置;

2) 一旦您的画面对焦,使用软件测量你的物体;

3) 现在移动物体使之接近镜头然后远离镜头,看您的软件测量的结果;

4) 你可以看到你的成像画面在允许范围里是不会改变的,这个范围就是我们所谓的景深范围。
