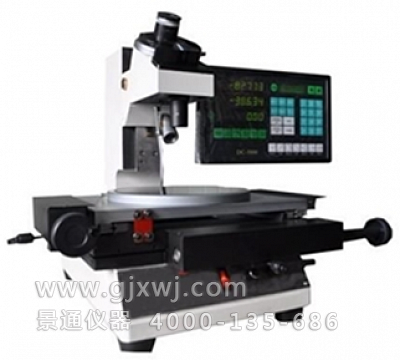

CW2010S数显小型工具显微镜
CW2010S数显小型工具显微镜

CW2010S数显小型工具显微镜

工程师支持
品牌
MicroDemo
产品编号
1473
产品型号
CW2010S数显小型工具显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通计量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证CW2010S数显小型工具显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

用途:

数显小型工具显微镜是光学计量仪器之一种,它的结构简单、操作方便,适用范围极广,主要用途如下:1、直角座标中测定长度,例如测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度,狭缝宽度、通孔外圆直径等等。2、转动度盘测定角度,例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。3、用作观察显微镜,以比较法检查工件表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等等。

主要技术参数:

1. 物镜:    倍率         数值孔径          工作距离              物方视场

            2X            0.08            66.89mm            ¢9.0mm

            4X(选配)      0.10             47.21mm             ¢4.5mm

            10X(选配)     0.16             23.46mm             ¢1.8mm

2. 目镜: 倍率          焦 距          视场直径           视度调节范围

           10X(选配)    25.0           ¢18.0mm          ±5个视度

           15X          16.7           ¢18.0mm           ±5个视度

3. 测量工作台:

      金属台尺寸(mm)355*200

      玻璃台尺寸(mm)260*150

      X座标行程(mm)200

      Y座标行程(mm)100

4. 工件最大高度:70mm

5. 数显分度值:0.001mm

6. 度盘的主要规格:度盘的示值1°,游标的示值5′

7. 测量精度:仪器示值误差±(5+L/50)μm ,仪器示值误差:包括测量误差与仪器系统误差

  注:测量地点温度变化(20°±3°),L-被测件长度(mm)

8. 仪器外形尺寸 高420*长460*宽440(mm)
