技术参数

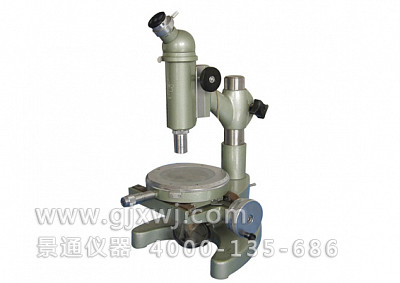

15J测量显微镜技术参数

一、光学系统参数:

01目镜10X 带十字尺 焦距:25.00mm
02物镜2.5X/0.08 焦距:43.40mm10X/0.25 焦距:17.13mm
03显微镜放大倍数25X100X
04工作距离58.84mm7.81mm
05视场直径5.60mm1.40mm

二、其他参数:


测量工作台读数装置主要规格
01X—轴移动测量范围50mm
02Y—轴移动测量范围                 13mm
03测微器分度值 0.01mm
04测量台转动范围不限
05测量台刻度盘分度范围0° -360 °
06测量台刻度盘之分度值
 07测量台刻度盘游标读数示值   6′
测量精度
01仪器示值误差±(5+L/15)μm  L—被测件长度(mm)
02仪器示值误差包括测量误差与仪器系统误差。
03测量地点温度变化(20°C±3°C)
仪器主要尺寸
01测量台与物镜之间最大距离80mm
02测量工作台直径120mm
03仪器外形尺寸  (长×宽×高)262×220×325mm
04仪器重量                                         约10.6㎏
