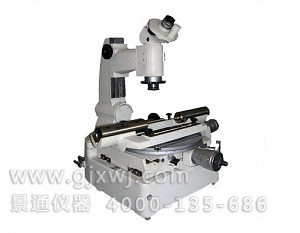

JX-6A大型工具显微镜技术参数

一、光学系统参数:

物镜放大倍率

总放大倍数工作距离视场直径
10×≈79.2mm≈22mm
30×≈69.3mm≈6.6mm
50×≈50mm≈4mm

二、其他参数:

测量精度
01测微鼓轮的精度

0.01mm

02测角目镜中的角度精度1′
03

轮廓目镜中的角度精度

10′
04圆工作台角度精度3′
05立杆倾斜度尺的精度

30′

测量范围
01

应用测微螺杆 纵向行程

0-25mm

02应用测微螺杆及量块 纵向行程0-150mm
03应用测微螺杆 横向行程

0-25mm

04

应用测微螺杆及量块 横向行程

0-50mm
05圆工作台角度范围360°
06轮廓目镜角度分度范围±7°
07显微镜立柱侧向倾斜范围≈±12°
08圆工作台直径280mm
09显微镜悬臂伸出长度≈167mm
10工作台和物镜之间距离Zui大130mm
11顶针架所允许的工件长度不大于ф39的工件: Zui长315mm
不大于ф85的工件: Zui长235mm
12V型支架装夹工件的Zui大直径130mm
其他参数
01

重量

90kg
