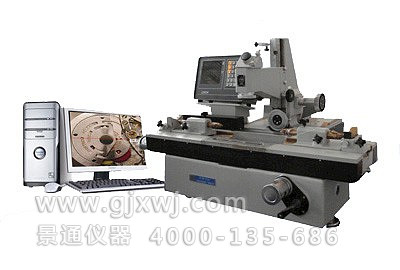

由于该产品已进行多次功能升级和更新迭代,我们不保证19JPC万能工具显微镜(微机型)提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!
一、万工显主要技术规格
1.测量范围与分度值
1 | X – Y坐标 | 测量范围: | X – Y向: 200 × 100 毫米 |
分度值: | 19JC、19JPC 数显读数:0.0005毫米 | ||
分度值: | 投影读数:0.001毫米 | ||
2 | 瞄准显微镜 | 升降行程: | 120毫米 |
立臂倾斜范围: | 左右各15度 分度值:10分 | ||
照明光阑调节范围: | Φ3~Φ32毫米 分度值:1毫米 | ||
3 | 测角目镜
轮廓目镜 | 角度测量范围: | 360度 分度值:1分 |
角度测量范围: | ±7度 分度值:10分 | ||
圆弧分划板: | 曲率半径: R0.1~100毫米 | ||
螺纹分划板: | 普通螺纹螺距:T = 0.25 – 6毫米 | ||
螺纹分划板: | 梯形螺纹螺距:T = 2 – 20毫米 | ||
4 | 光学分度台
(选购件) | 测量范围: | 360度 分度值:10秒(投影读数) |
玻璃台面直径: | Φ106毫米 | ||
5 | 光学分度头 | 测量范围: | 360度 分度值:1分 |
6 | 光学定位器 | 测头直径: | Φ3±0.1毫米(实际直径值的极限检定误差不大于0.5微米) |
测量力: | 8 – 14克 | ||
Zui大测量深度: | 15毫米 | ||
7 | 玻璃工作台 | 玻璃台面尺寸: | 215×130毫米 |
8 | 顶针架 | Zui大夹持直径: | Φ100毫米 |
Zui大夹持长度: | 被测件直径≤55毫米时:750毫米 | ||
Zui大夹持长度: | 被测件直径>55毫米时:600毫米 | ||
9 | 高顶针架 | Zui大夹持直径: | Φ180毫米 |
Zui大夹持长度: | 600毫米 | ||
10 | V形架 | 左V形架前后调节范围: | 前后各5毫米 |
右V形架高低调节范围: | 向上15毫米;向下 3毫米 | ||
11 | Zui大承载量 | 40公斤 |
2.瞄准显微镜光学参数
物镜放大倍数标志值 | 1× | 3× | 5× | |
总放大倍数 | 用测角或轮廓目镜 | 10× | 30× | 50× |
用双像目镜 | 15× | 42× | 65× | |
物方视场
(毫米) | 用测角或轮廓目镜 | Φ 20 | Φ 6.6 | Φ 4 |
用双像目镜 | Φ 13 | Φ 4.7 | Φ 3 | |
工作距离
(毫米) | 用测角或轮廓目镜 | 81 | 90 | 65 |
用双像目镜 | 47 | 85 | 63 |
