影像测量仪探针等效半径校正

选择如下菜单里的,探针校正。

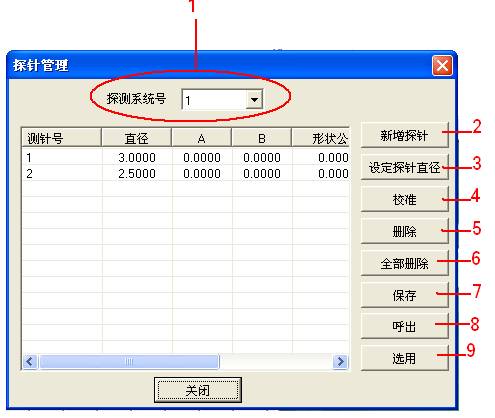

会弹出如下对话框:

1 探测系统号:因为在一台机器上,有可能使用多个测头系统。如既有可能使用旋转测头,又有可能使用星型测头,来解决较为复杂的工件的测量。因此可能使用探测系统号来区分各个测头系统。软件Zui多支持10个探测系统。

2 新增探针: 就是增加一个新的探针。比如星型测头,实际上由4到5根探针组成的。每根探针都要进行校正,所以要新增4到5根探针,然后分别对每根探针进行校正。

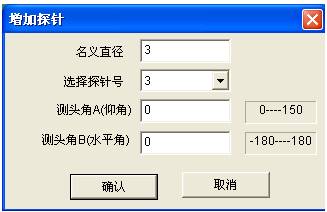

点击新增探针按钮,会弹出下面的对话框。

在这个对话框里,用户输入探针的名义直径。然后再探针选择一个探针号。并输入探针的仰角和水平角。(这个在星型测头和旋转测头都会用到)。然后点击确定按钮,新增加一个探针。

3 设定探针直径: 可以直接输入探针的直径,并使用它。

4 校准:校准探针的等效半径。选中一个探针,然后点击该按钮,会弹出下面的对话框。

这个对话框表示,用户现在使用的是标准球来校正探针。Zui少需要在球上采集5个点,就可以完成探针的等效半径校正。

用户现在可以移动工作台,用探针去碰标准球。用探针去碰标准球时,建议使用如下图示的方法进行碰撞标准球。

共采5个点,先在球的顶上采一个点。然后再在球的一周上采4个点。

当采完5个点后,会自动算出探针的等效半年径。

5 删除: 选中一个探针,并将其删除。

6 删除全部:就是删除所有的探针数据。

7 保存: 保存所有的探针数据。

8 呼出: 就是打开以前保存的探针数据文件。

9 选用: 就是将选中的探针,选择到测量软件中进行使用。
